你的位置：首頁 > 產品展示 > 氯氣專用閥門

氯氣專用閥系列：氯氣專用波紋管切斷閥（氣動、電動）

產品介紹

產品介紹
氯氣哈氏合金波紋管切斷閥，作為液氯、氯氣切斷來使用，是因國產球閥作切斷閥，普遍易泄露，而往往采用產品。
結合我公司多年現場使用和設計經驗，根據實際工況條件（頻繁啟動）而研制開發的一種波紋管氯氣切斷閥，是針對液氯、氯氣介質作為切斷閥而設計的。
它的密封除填料外還增加了波紋管密封，從而具有雙重密封結構，能組織危險介質的泄露。在結構上，結合閥門應用的實際情況，閥瓣與閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金，密封性能穩定、無介質內、外漏以及操作輕便等特點。
結構特點

1、液壓成型的雙壁波紋管形成二次保護。
2、填料函中多級聚四氟乙烯填料組合在波紋管形成了密封。
3、產品中法蘭采用榫草密封結構封。
4、密封副配對結構型式采用錐、平面形式、密封自動補償，密封性穩定，無粘著磨損。

主要零部件材料、技術參數

序號	零件名稱	材料
1	閥體	含鎳高硅耐蝕低溫閥
2	閥蓋	含鎳高硅耐蝕低溫閥
3	閥桿	合金
4	閥瓣密封面	壓塑整體燒結聚四氟乙烯
5	閥座密封面	等離子噴焊、堆焊耐蝕合金
6	填料	聚四氟乙烯
7	墊片	聚四氟乙烯
8	波紋管	哈氏合金C-276
9	閥門組成部分：波紋管截止閥、氣動執行器（雙作用）、電磁閥（24V DC）氣動過濾減壓閥（三聯件）
10	氣動執行器：運轉力矩---1500牛。作用力矩---2500牛
11	電磁閥：輸入型號24V DC。供氣壓力：350-500Kpa 電氣接口：1/2G內螺紋。氣源接口：RC1/4”
12	流量特性：快開/快關。作用方式：氣開。氣源接口：RC 1/4“
13	閥門參數：L/160. D/115. D0/85 n-d/4-14
14	適用介質：液氯、氯氣

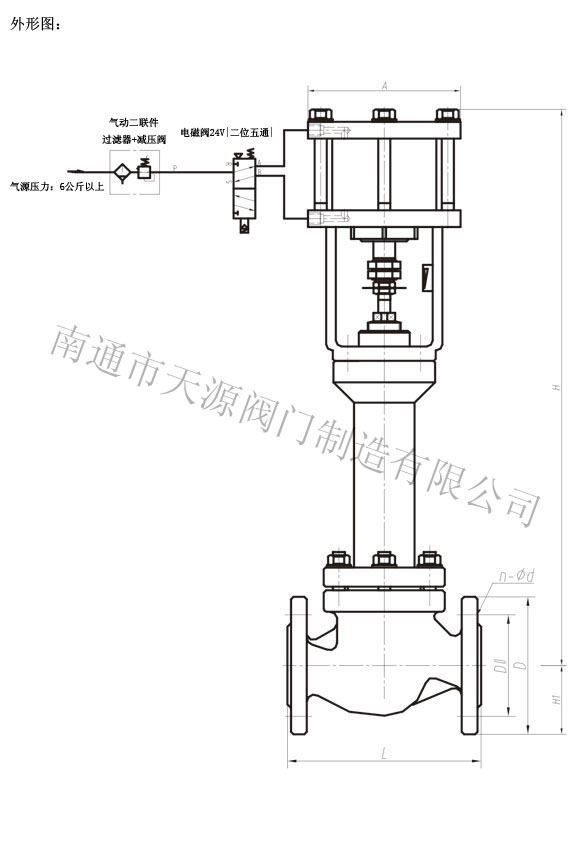

例：DN25液氯專用波紋管切斷閥技術數據

DN	L	H	H1	A	D	D0	n-d
25	160	470	60	130	115	85	4-14

閥門規格
公稱通徑：	DN25
閥座直徑：	25
公稱壓力（Mpa）:	2.5
流量特性：	等百分比
額定 Kv 值：	10
固有可調比 R：	50
允許壓差（MPa）：	1.6
泄漏量等級：	VI級（GB/T4213）零泄漏
額定行程：	12
作用方式：	斷電、斷氣閥門關閉
閥蓋形式：	標準型
允許工作溫度（°C）：	-40~+150
連接方式：	法蘭
法蘭標準：	GB/T9113
法蘭規格：	PN2.5 DN25 RF
管道材質：
管道規格：

執行機構
型式：	活塞式
型號：	QHZ80D
作用方式：	斷電、斷氣閥門關閉
有限面積：	50cm2
氣源壓力：	400~600KPa
輸入信號：	ON~OFF24VDC（電磁閥）
對應閥位：	關→開

附件及規格
電磁閥：	4V210-08 亞德克
空氣過濾減壓器：	AFR-2000 亞德克

閥門材質
閥體：	低溫耐蝕鋼	波紋管：	C-276 哈氏合金
閥座：	C-276 哈氏合金
閥芯：	C-276+F4
填料：	F4

工藝參數
工作介質：	氯氣、液氯		單位	MAX	NOR	MIN
介質狀態：	氣體或液體	進口壓力	MPa（G）	1.4
標態密度：	kg/Nm3	出口壓力	MPa（G）
工作溫度：	常溫	流量	m/h
關閉壓差：	1.4MPa	計算 Kv
		相對開度	%
附加要求：		備注：
